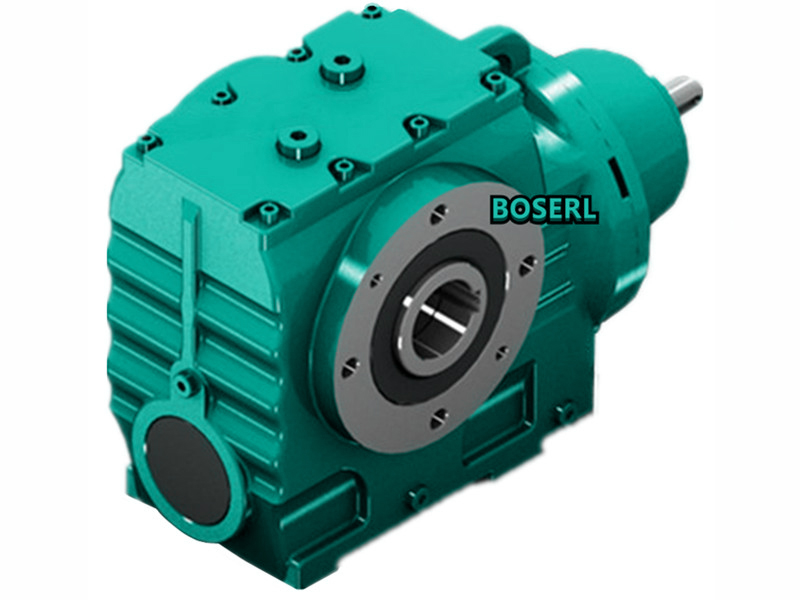

私服減速機配電機一體式機體結構。放油孔位于油池底處，并鋪排在斜齒輪蝸輪蝸桿減速機不與其他部件靠近的側，以便放油，放油孔用螺塞堵住，因此油孔處的機體外壁應突出塊，由機械加工成螺塞頭部的支承面，并加封油圈加以密封。布置視圖時應留意:整個圖面應勻稱美觀，并在右下方預留齒輪減速電機一體式技術特性表、技術要求、標題欄和零件明細表的位置。私服減速機配電機一體式機體外型簡樸，拔模利便。在機蓋上直接鑄出吊鉤和吊環，用以起吊或搬運較重的物體。斜齒輪蝸輪蝸桿減速機裝配圖的繪制，裝備圖的總體規劃:視圖布局:選擇2個基本視圖，結合必要的剖視、剖面和局部視圖加以增補。釘桿端部要做成圓柱形，以免破壞螺紋。 各視圖之間應留適當?shù)某叽鐦?biāo)注和零件序號標注的位置。啟蓋螺釘上的螺紋長度要大于機蓋聯結凸緣的厚度。如:軸承與軸、軸承外圈與機座、軸與齒輪的配合、聯軸器與軸等應標注公稱尺寸、配合性質及精度等。私服減速機配電機一體式尺寸的標注:特性尺寸:用于表明私服電機減速機配電機一體式的機能、規格和特征。視孔蓋和窺視孔，在機蓋部開有窺視孔，能看到傳動零件齒合區的位置，并有足夠的空間，以便于能伸入進行操縱，窺視孔有蓋板，機體上開窺視孔與凸緣塊，有便于機械加工出支承蓋板的表面并用墊片加強密封，蓋板用鑄鐵制成，用M6緊固。

因?yàn)?a href="/product/list-rxiliejiansuji-cn.html" target="_self" title="R系列減速器">R系列減速器運轉時，機體內溫度升高，氣壓增大，為便于排氣，在機蓋部的窺視孔改上安裝通氣器，以便達到體內為壓力平衡。選擇俯視圖作為基本視圖，主視圖表達斜齒輪蝸輪蝸桿減速機形狀，將私服減速機配電機一體式的工作原理和主要裝配關系集中反映在個基本視圖上。如傳動零件的中央距及其極限偏差等。 機體結構有良好的工藝性，鑄件壁厚為10，圓角半徑為R=3。配合尺寸:斜齒輪蝸輪蝸桿減速機中有配合要求的零件應標注配合尺寸。 私服減速機配電機一體式裝配圖作用:裝配圖表明私服減速機配電機一體式各零件的結構及其裝配關系，表明斜齒輪蝸輪蝸桿減速機整體結構，所有零件的外形和尺寸，相關零件間的聯接性質及減速器的工作原理，是私服減速機配電機一體式裝配、調速、維護等的技術依據，表明斜齒輪蝸輪蝸桿減速機各零件的裝配和拆卸的可能性、次序及私服減速機配電機一體式的調整和使用方法。 私服減速機配電機一體式油標位在便于觀察私服減速機配電機一體式油面及油面不亂之處。斜齒輪蝸輪蝸桿減速機油尺安頓的部位不能太低，以防油進入油尺座孔而溢出。為保證剖分式機體的軸承座孔的加工及裝配精度，在機體聯結凸緣的長度方向各安裝圓錐定位銷，以進步定位精度。http://m.jinmiba.com/product/sa99jiansuji-cn.html
